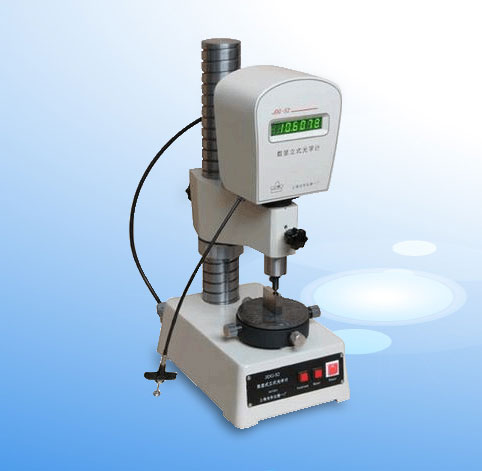

型號：數字式立式光學計 JDG-S1
數字式立式光學計JDG-S1是一般是用標準器（如量塊）以比較法測量工件的尺寸。主要用于對五等量塊，量棒，鋼球，線形及平行平面狀精密量具和零件的外形尺寸作精密測量，本儀器頭部亦可作為一個獨立體，在科研，生產過程控制及在線測量等方面
一、數字式立式光學計 JDG-S1參數
|
被測件最大長度 |
180 mm |
|
直接測量范圍 |
≥±0.1mm |
|
最小顯示值 |
0.1 μm |
|
測量力 |
(2±0.2) N |
|
示值變動性 |
0.1 μm |
|
最大不準確度 |
±0.25 μm |
|
讀數方式： |
數字顯示 |
|
最大測量誤差 |
±(0.5+L/100)μm ，L是被測長度,以mm計 |
|
儀器體積 |
300×170×410 mm |
|
儀器重量 |
18 kg |
二、成套性
|
1 |
可調帶筋園臺 |
5 |
平面測帽 Ф8 |
|
2 |
可調園平臺 |
6 |
小球面測帽 |
|
3 |
帶筋固定方臺 |
7 |
刃形測帽 |
|
4 |
平面測帽 Ф2 | ||
